PPM-T322H工业通用型溅射薄膜压力变送器

收藏
产品说明

产品特点:

  高性能、低成本、OEM

  抗频繁压力冲击

  长寿命

  宽温区:-40~+125

  集成脉冲缓冲器

  EMC保护、EMI抗电磁干扰

产品应用:

  电液伺服系统和设备

  液压站、油压机、实验机

  各类重型机械、工程机械、农用机械

  风电液压和气压控制

发动机、内燃机、柴油机、热电机组、汽轮机、水轮机、机车制动系统

液压及气动控制设备,工业过程检测与控制

泵阀和压缩机

技术参数:

被测介质

气体,液体及蒸汽(对316L不锈钢不腐蚀的流体)

压力类型

密封参考压力、通气表压力

量程

0~10bar、16bar、25bar、40bar、60bar、160bar、250bar、400bar、600bar、700bar、1000bar

供电电源

9-32VDC

内置放大输出

4~20mA 、0~10VDC、0~5VDC、1~5VDC、0.5~4.5 VDC 可选择

非线性

0.25% FS (10bar、16bar、25bar)

0.05% FS (≥40bar)

重复性

0.1% FS

综合精度

0.5%FS

长期稳定性

0.15%FS/年

工作介质温度

-40~+125℃

工作环境温度

-40~+105℃

零点温漂

≤0.02%FS/℃

灵敏度温漂

≤0.02%FS/℃

响应时间

≤1毫秒(10%~90%)典型值

绝缘电阻

≥1000 MΩ/100V

安全过载压力

150%FS (1.5倍满量程)

破坏压力

500%FS (5倍满量程)

振动

5~1000Hz,振幅2mm,X、Y、Z每向30分钟,输出变化小于0.2%FS

冲击

50g;X、Y、Z三向,每向20ms;输出变化小于0.2%FS

连接方式

G1/4外螺纹ED圈密封、M14×1.5外螺纹ED圈密封 或OEM指定

接液材料

膜片:17-4PH不锈钢,其它:304不锈钢

外壳防护等级

IP67

电气输出引线

M12×1接插件、DIN43650接插件(赫斯曼接插件)

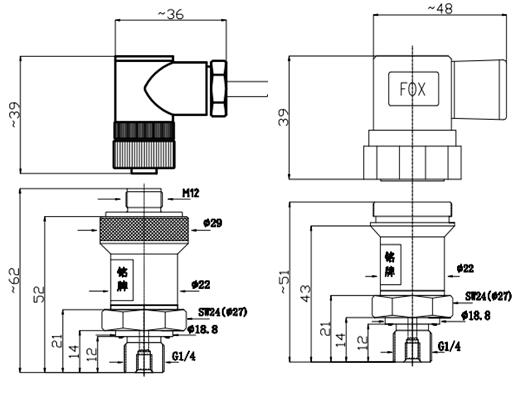

产品尺寸图:




选型表

压力类型









G 表压

测量范围








S 密封压力

_M  0~XMPa

精度







D差压

_K  0~X KPa

1 ±0.5%FS

信号输出






A 绝压

_P  0~X Pa

2 ±0.25%FS

V0 mV信号

使用温度






_I  0~X psi

3 ±0.1%FS

A1 4~20mA

T2(-20~70)℃

供电电压





_B  0~X bar

4 ±0.075%FS

V1 0~5V DC

T3 (-30~125)℃

D1 5VDC

接口螺纹





5 其它

V2 1~5V DC

T4 (-45~150)℃

D2 10VDC

M1 M20 X 1.5 外螺纹

出线方式





V3 0.5~4.5V DC

T0 其它温度标明

D3 24VDC

M2 M14 X 1.5 外螺纹

W1 电缆



附加功能




V4 0~10V DC


D0 其它

M3 M10 X 1   外螺纹

W2 赫斯曼插座

P1普通型




A0 特殊



M4 M22 X 1.5 外螺纹

W3 M12接插件

P2齐平膜型







G1 G1/4 外螺纹

W0 特殊








G2 G1/2 外螺纹









N1 1/4NPT









N2 1/2NPT









F0 其它



示例:PPM-T322H-G20B1A1T3D3G1W1P1 即PPM代表长沙钛合电子设备有限公司,T322H为系列名称,G为表压类型,量程为20bar,精度为±0.5%FS,输出信号为4-20mA,温度为(-30~125)℃,供电为24VDC,接口螺纹为G1/4外螺纹,直接出线的通用型压力传感器。
